ガラス用戸当りの高さを調整する「スペーサー」が新登場しました。今回はスペーサーについてご紹介します。

---

---



---

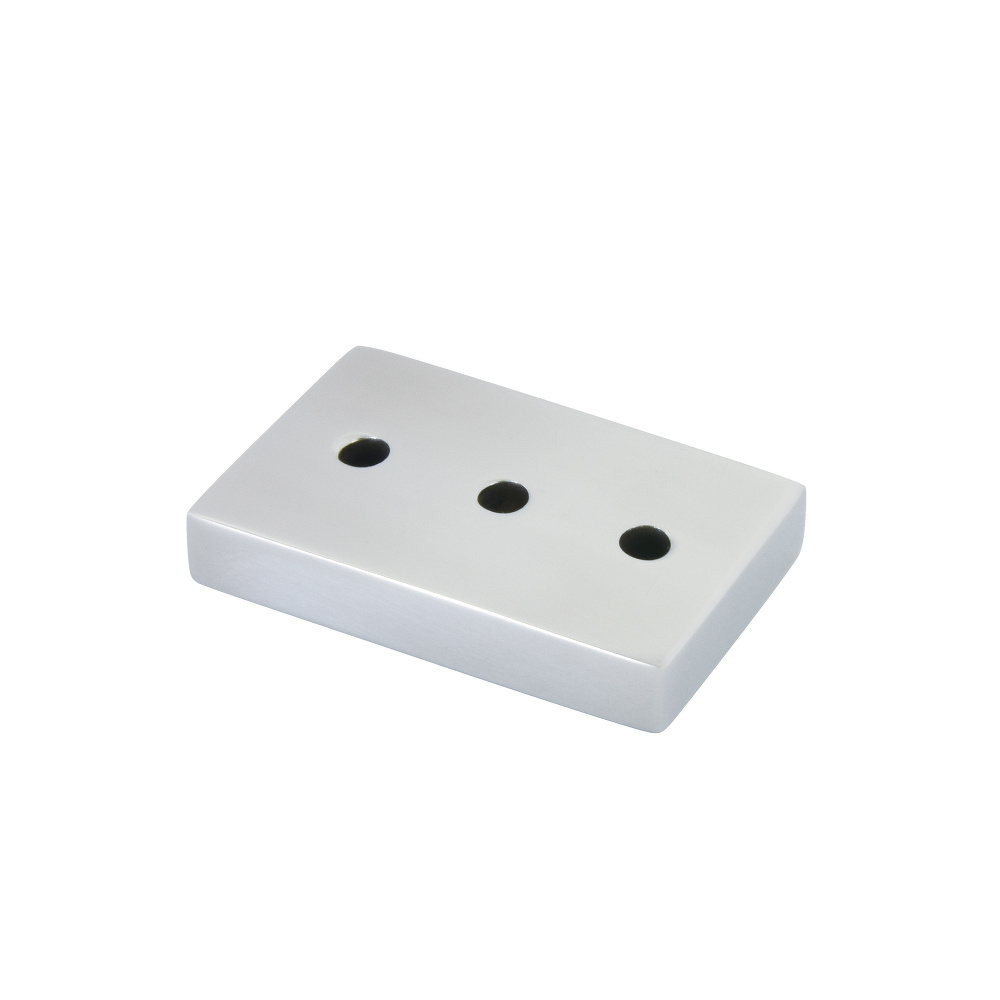

■スペーサーについて

---

近年、換気のため、ガラス扉上部と上枠のクリアランス寸法が広くとられています。
従来の戸当りはクリアランス寸法10mm対応ですが、新登場のスペーサーを併用することで高さ調整ができ、クリアランス寸法20mmに対応が可能となります。

---

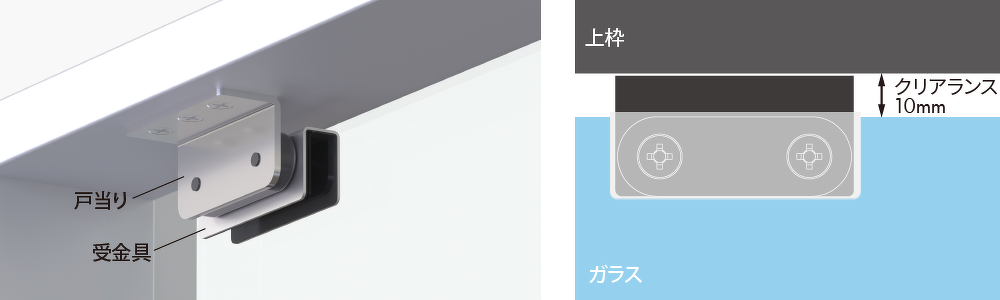

クリアランス10mmの場合

---

クリアランス20mmの場合

---

---

---



---

■取り付け方法

---

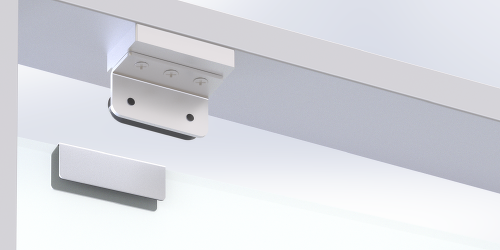

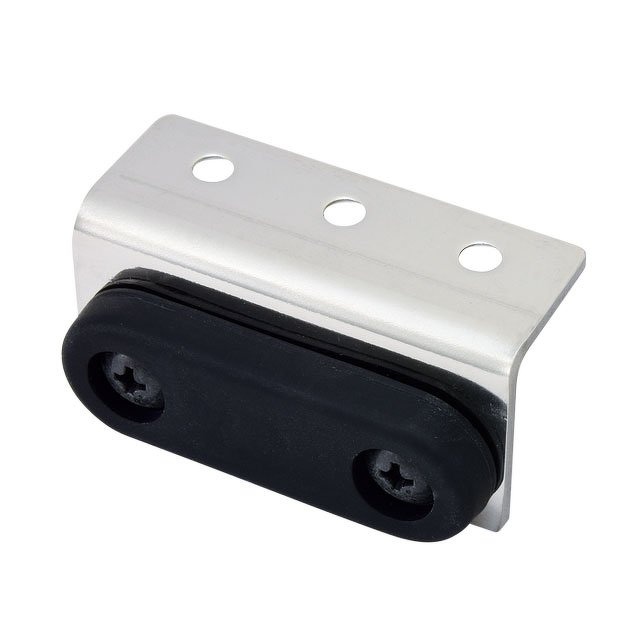

OT-B090-SUSの場合

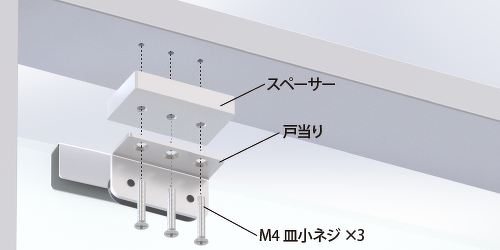

OT-B090-SUSの場合、枠にスペーサー、戸当りの順番で重ね、付属のM4皿小ネジで3箇所固定します。

---

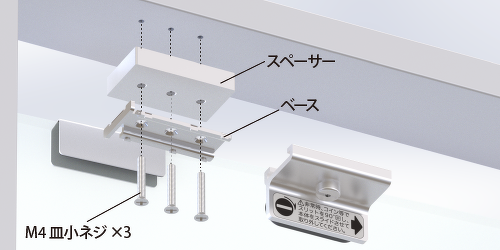

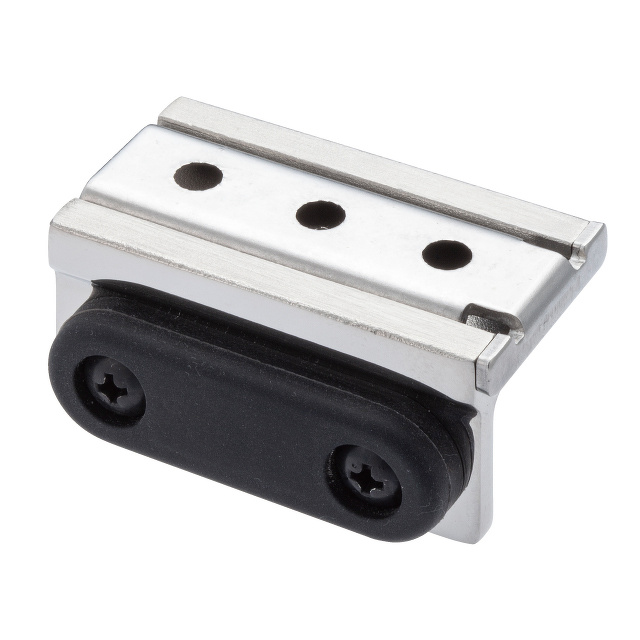

OT-B170-SUSの場合

---

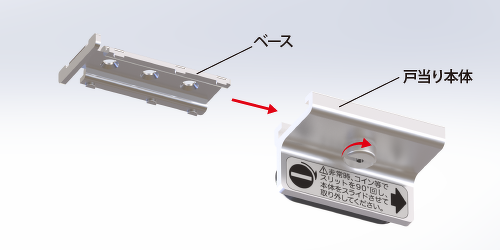

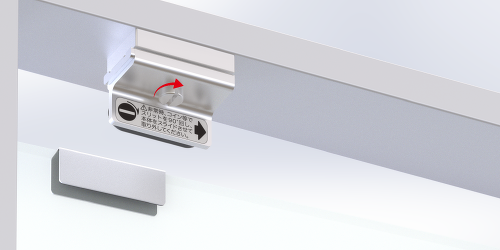

③最後に戸当り本体を戻しスリットを90°回してロックします。

---

---



---

■こんな使い方も

---

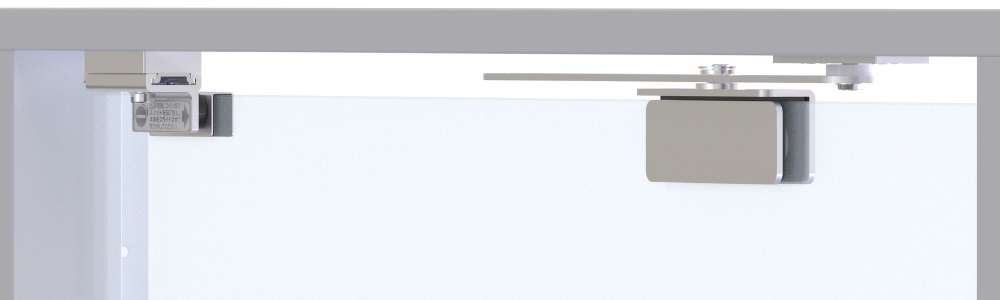

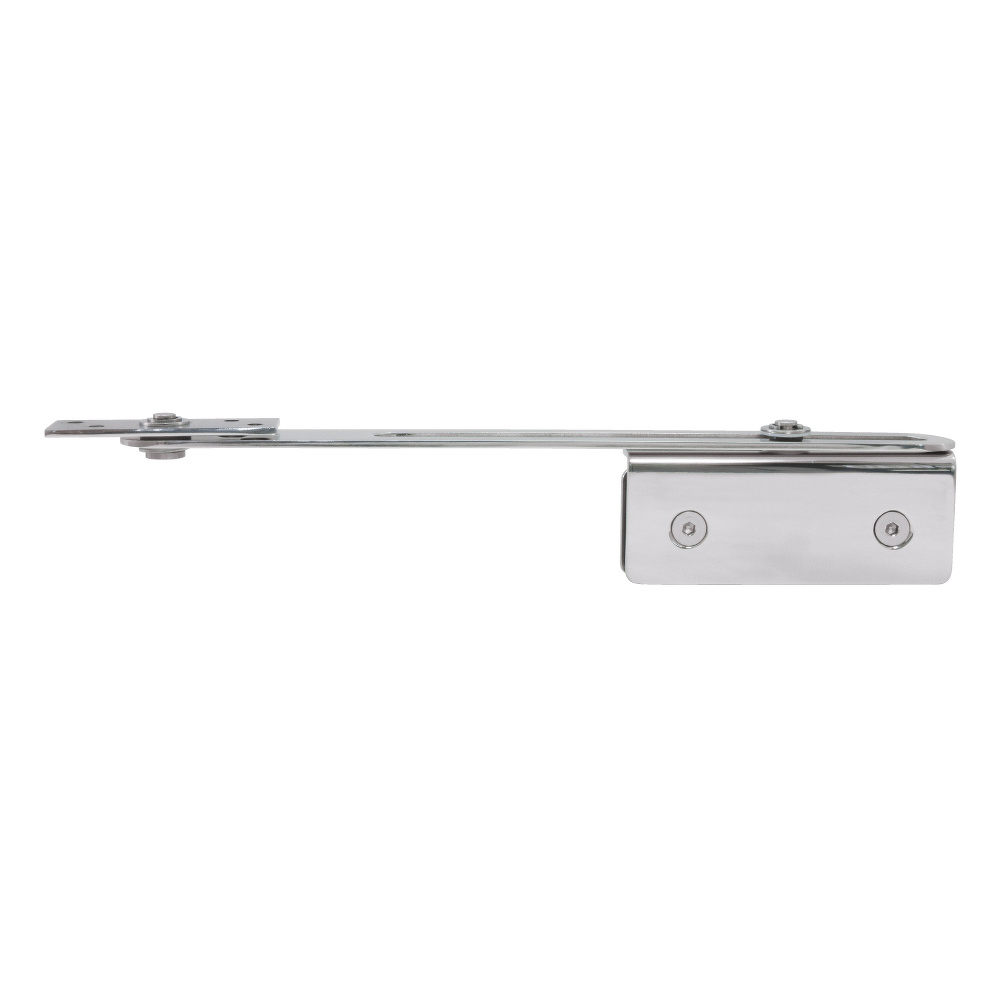

ガラス用ステーOT-B630-SUS と併用

---

ガラス用ステーのOT-B630-SUSは、ガラス扉上部と上枠のクリアランス寸法が20mm対応のため、スペーサー付きの戸当りと併用が可能です。

---

---



---

ロングタイプの戸当りOT-B090A-SUSと併用

---

---

戸当りスペーサー/OT-B971-SUSと『ロングタイプの戸当り』OT-B090A-SUSを併用することで、クリアランス寸法を30mmにすることができます。

---

---



---
