■ 取り付ける扉の違い

引手付きシリーズは同じ商品でも、「L-336A」「L-336AS」「L-336AW」と品番が複数あります。
品番は取り付ける扉の厚みや種類によって異なり、取り付けに別売りのオプションパーツが必要となる場合があります。

今回は取り付ける扉による「品番の違い」と「別売りのオプションパーツ」についてご紹介いたします。

---

---



---

■ 取付板厚0.8～1mm　鋼製扉への取り付けは「通常仕様」

---

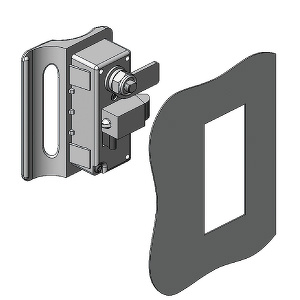

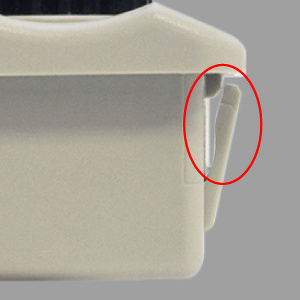

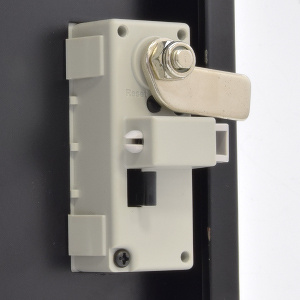

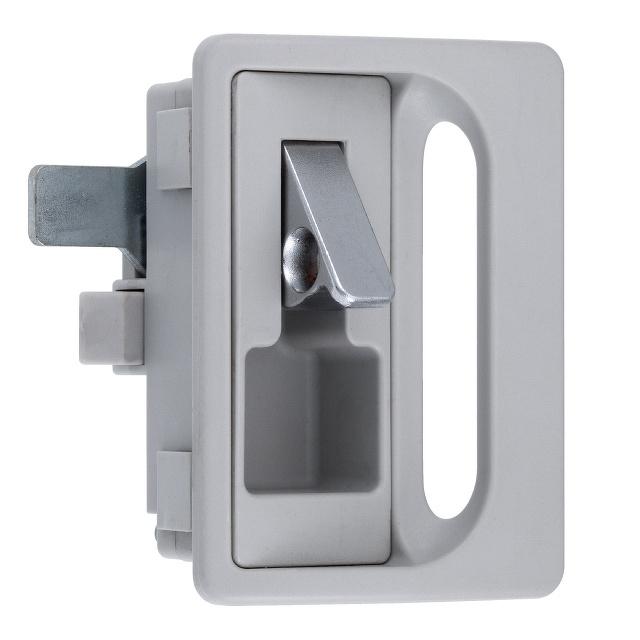

取付扉厚 0.8～1mmには「通常仕様」をご使用ください。本体をパネルカットに嵌め込むと、本体裏側にある爪で扉をしっかり固定します。
ネジ止めの必要がなく、オプションパーツなしで取り付けができます。

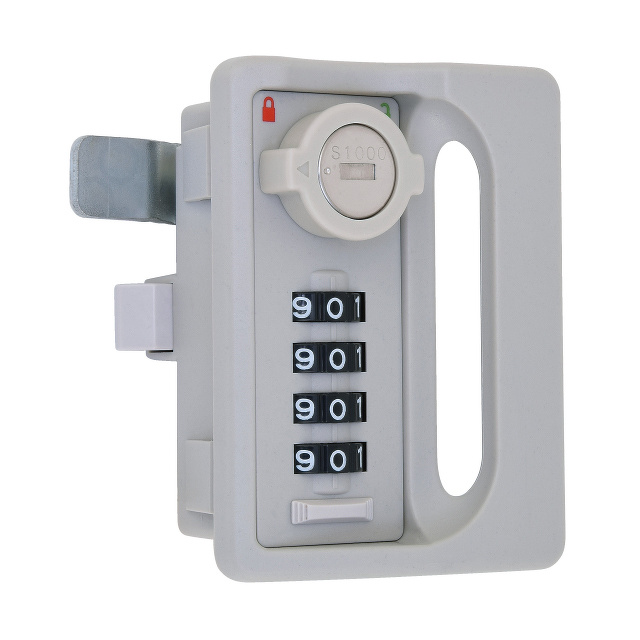

例：L-336Aの通常仕様は、SもWも付かない「L-336A」をご指定ください。

対応品番一覧

L-304,L-305,L-306,L-330HA,L-330VA,L-336,L-336A,L-346
※L-333Aは取付板厚 0.8mm のみ対応しています。

---

---



---

■ 取付板厚1.2～1.6mm　鋼製厚扉への取り付けは「S仕様」

---

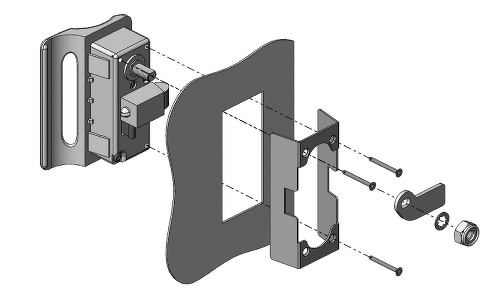

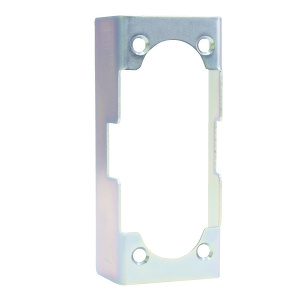

取付扉厚 1.2mm～1.6mmには「S仕様」をご使用ください。取り付けには、別売りオプションパーツの裏板「L-597」が必要となります。

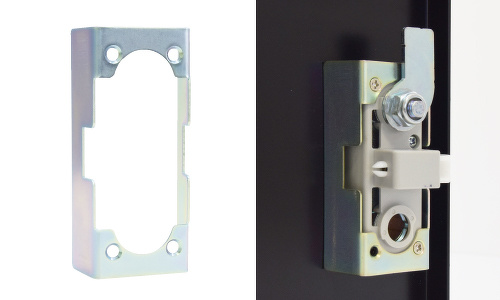

本体をパネルカットに嵌め込み、裏側から L-597 で取り付けます。

例：L-336AのS仕様は「L-336AS」をご指定ください。※通常仕様のL-336Aでは取り付けができません。

▽関連記事はこちら▽

【NEW】厚い板厚の扉にも対応可能な裏板が登場！

対応品番一覧

L-304S,L-305S,L-306S,L-330HAS,L-330VAS,L-336S,L-336AS,L-346S

---

---



---

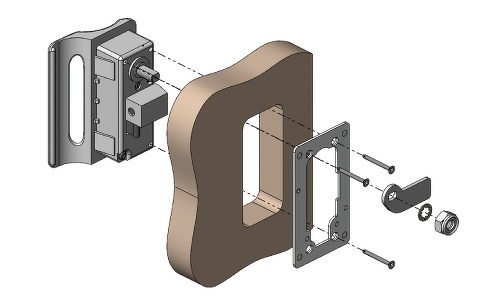

■ 取付板厚20mm　木製厚扉への取り付けは「W仕様」

---

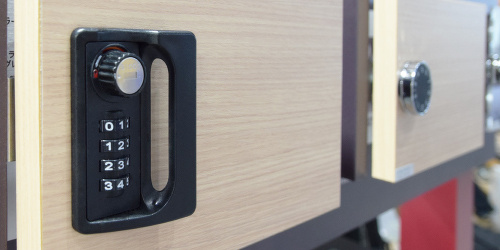

取付扉厚20mmには「W仕様」をご使用ください。W仕様は通常とは異なり、木製扉用のため、ラッチが付いていません。

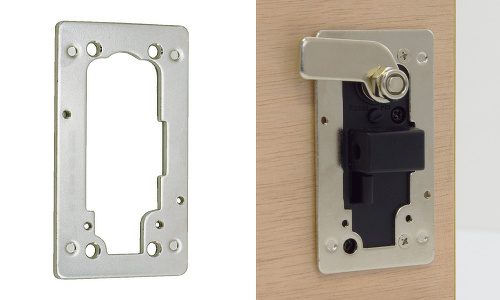

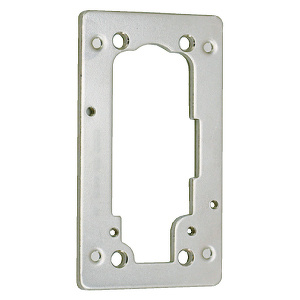

取り付けには、別売りオプションパーツの裏板「L-330_L-336BP」が必要となります。本体をパネルカットに嵌め込み、
裏側から L-330_L-336BP で取り付けます。

例：L-336AのW仕様は「L-336AW」をご指定ください。※通常仕様のL-336Aでは取り付けができません。

---

対応品番一覧

L-305W,L-306W,L-330HAW,L-330VAW,L-336W,L-336AW,L-346W

---

---



---

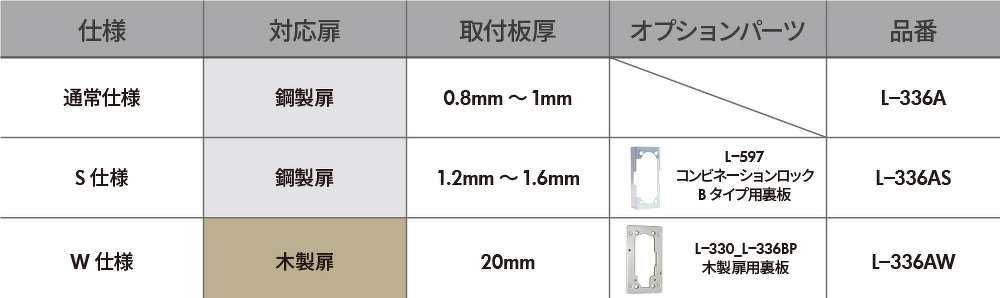

■ 一覧表

※L-336Aの場合

---

---

---



---
