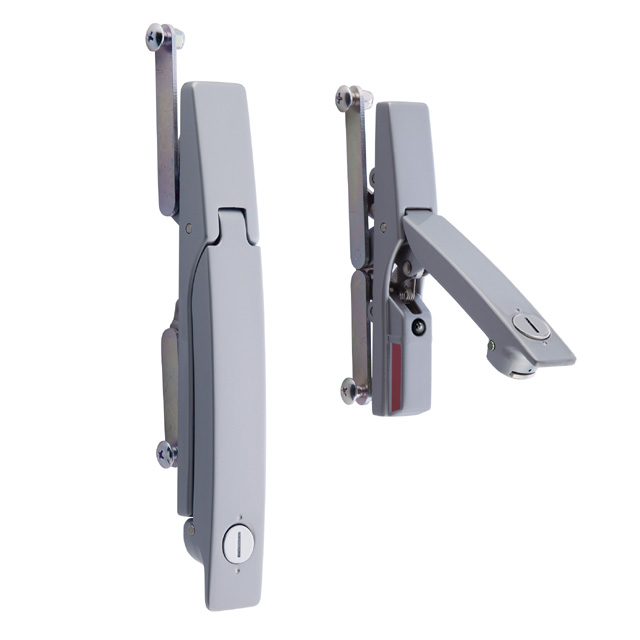

PH-447D

アウトサイドハンドル ワンアクションロックタイプ

品番 品名
PH-447D-1 アウトサイドハンドル ワンアクションロックタイプ 大 取付板厚:1〜3.2mm
PH-447D-2 アウトサイドハンドル ワンアクションロックタイプ 中 取付板厚:1〜3.2mm ※受注生産品(500個〜)
材質 亜鉛ダイカスト(ZDC)
仕上げ サテンクロームメッキクリアー塗装仕上
使用例 接続箱、集電盤、制御盤、操作盤、通信設備機器、蓄電池、サーバーラック
操作説明 ・マイナスドライバーにて解錠すると、ハンドルが少し上がります。ハンドルを引き上げ、扉を開きます。
・扉を閉め、ハンドルを戻すと自動施錠されます。
注意事項 ・左右勝手があります。注文時に右勝手、左勝手をご指定下さい。
・ロット棒を連結させる場合でも、鎌形状の止め金具に必ず受け金具をご使用ください。
補足説明 ・M3ネジ4本で0.8mmの薄板扉にも取り付け可能です。
商品特徴
    ・上下連動機構です。鎌形状の止金の他に上下にロット棒を連結させ、3点止めにすることもできます。
    ・ハンドルを引き上げるだけ、押し下げるだけの1操作で扉を開閉できます。
    ・扉を閉めると高い密閉性を維持できます。
    ・側面に施錠状態を示す赤色マークが付いています。
    ・ハンドルの閉時、開時の状態を保持できます。
    ・他のアウトサイドハンドルと取り付けに互換性があります。

関連製品

  • L-546 フラット型ロット棒用ロック金具
  • L-547-SUS ステンレスフラット型ロット棒用受金具
  • L-548 フラット型ロット棒
  • L-128 ロット棒
  • L-543 フラット型ロット棒用樹脂製ガイド
  • L-550 ロット棒用樹脂製ガイド
  • L-551 ロット棒用樹脂製ブッシュ
