■たわみとは

---

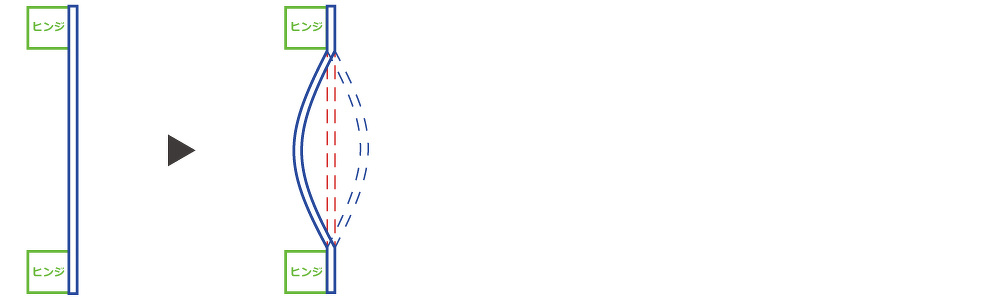

一般的にたわみ（撓み）とは部材が荷重を受けて、反り曲がった形になることです。

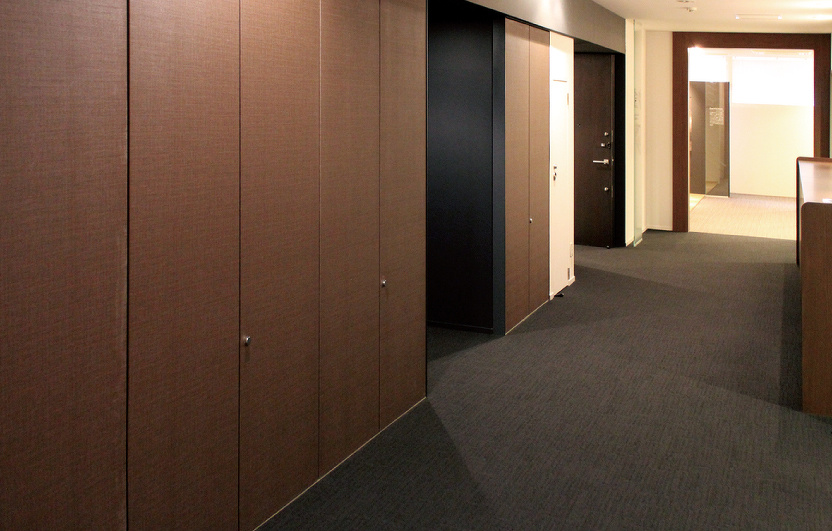

扉の場合、高さ（H）方向の寸法が長い場合や、重量がある扉などが、自重によって中央部が下がりたわみになります。
たわみが発生することで、扉が開閉できない、鍵が施解錠できない、密閉性の低下、蝶番への負荷などの問題が発生します。

---

---

---



---

---

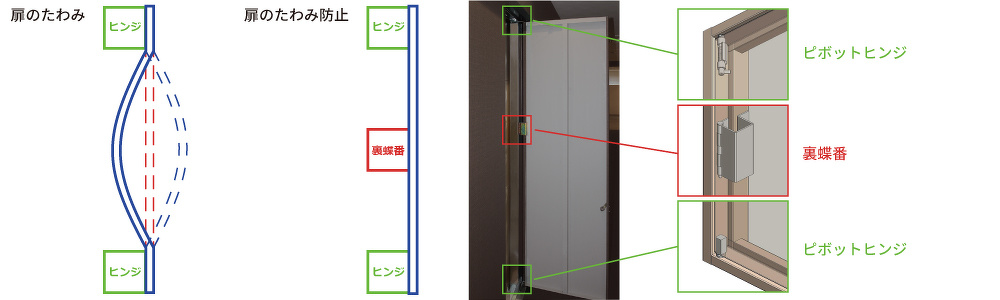

■ピボットヒンジと裏蝶番を併用してたわみを防止

---

通常のピボットヒンジに加えて中央部に「裏蝶番」を取り付けることで、扉のたわみを防止します。板厚を厚くしたり、上下中央の3点すべて裏蝶番であればしっかりとした扉にはなりますが、コスト高が難点です。そのため、ピボットヒンジと裏蝶番を併用することで比較的コストを抑えて、たわみ対策を取ることができます。弊社では、扉サイズがH2100㎜以上の場合に、裏蝶番の取り付けを推奨しています。

---

---

---



---

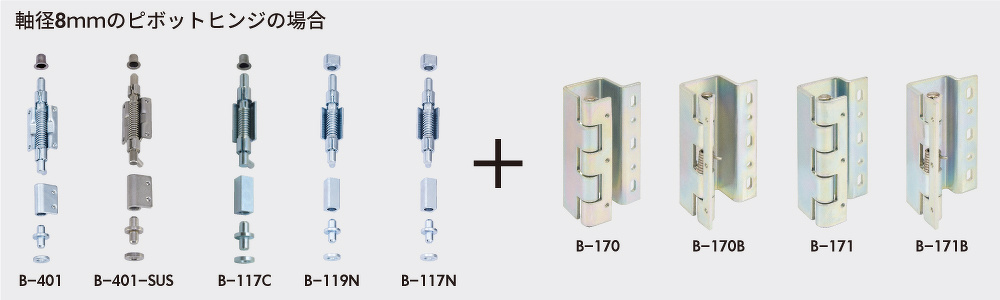

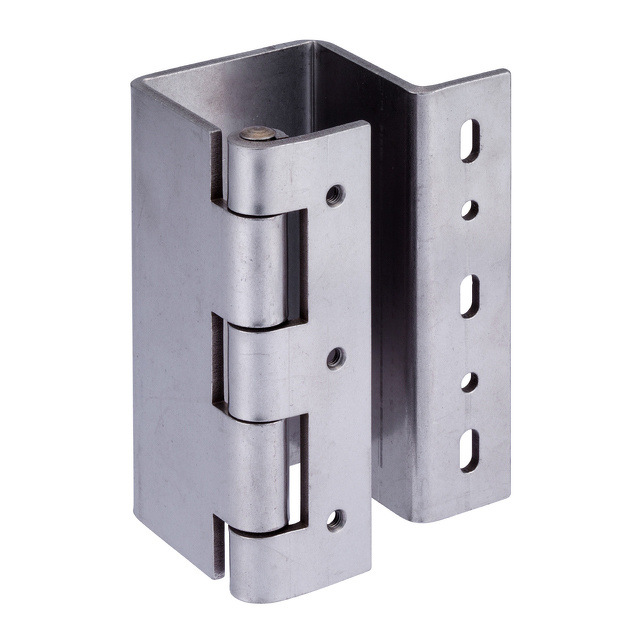

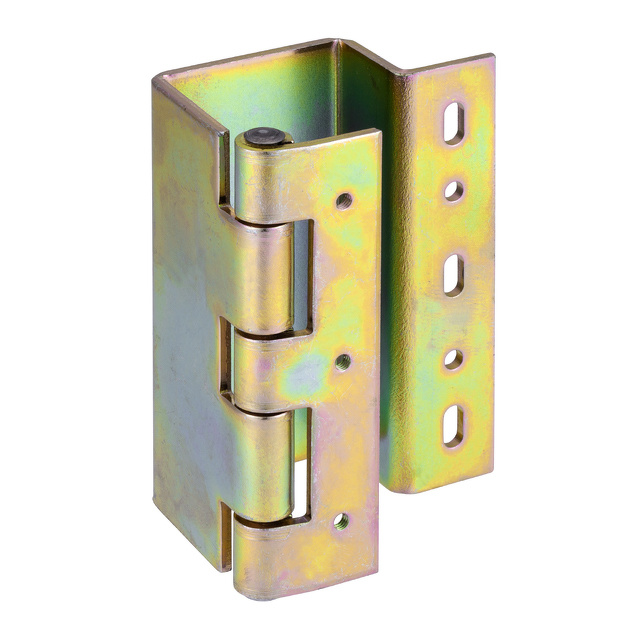

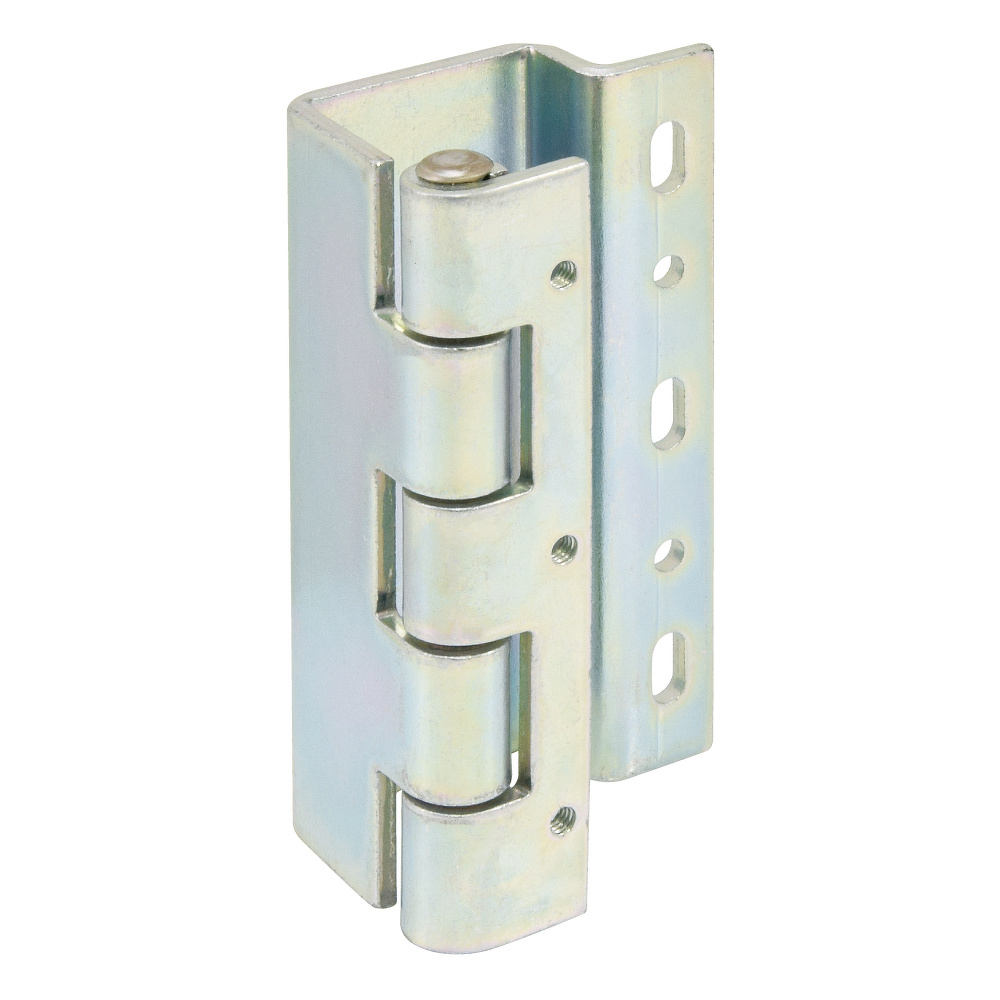

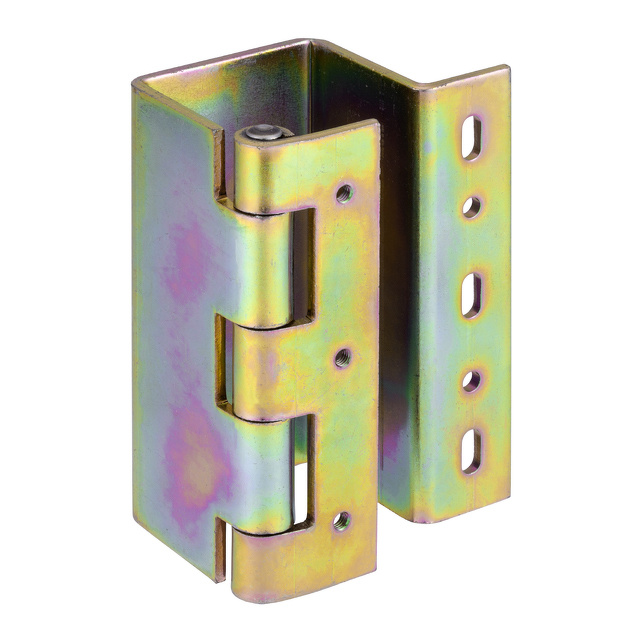

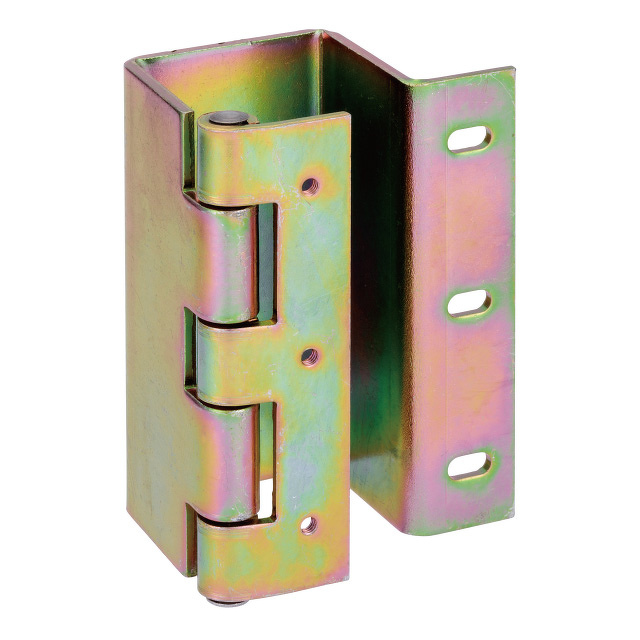

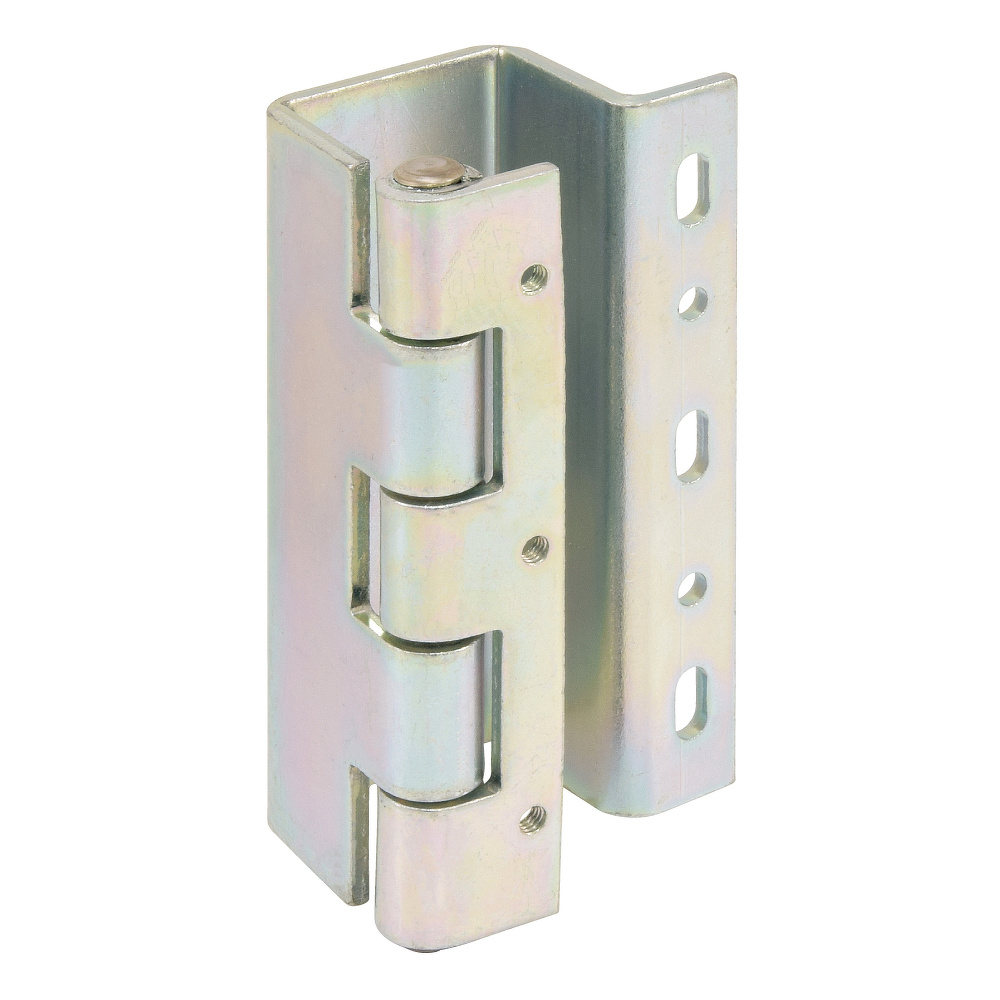

■ピボットヒンジ＋裏蝶番

---

---

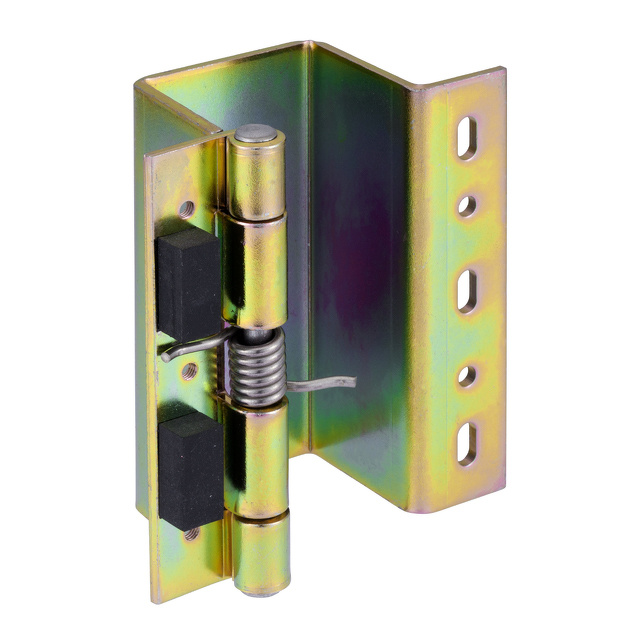

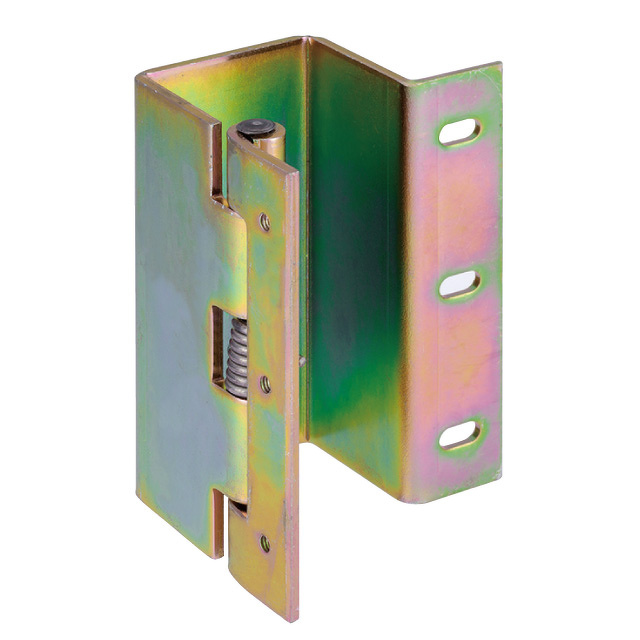

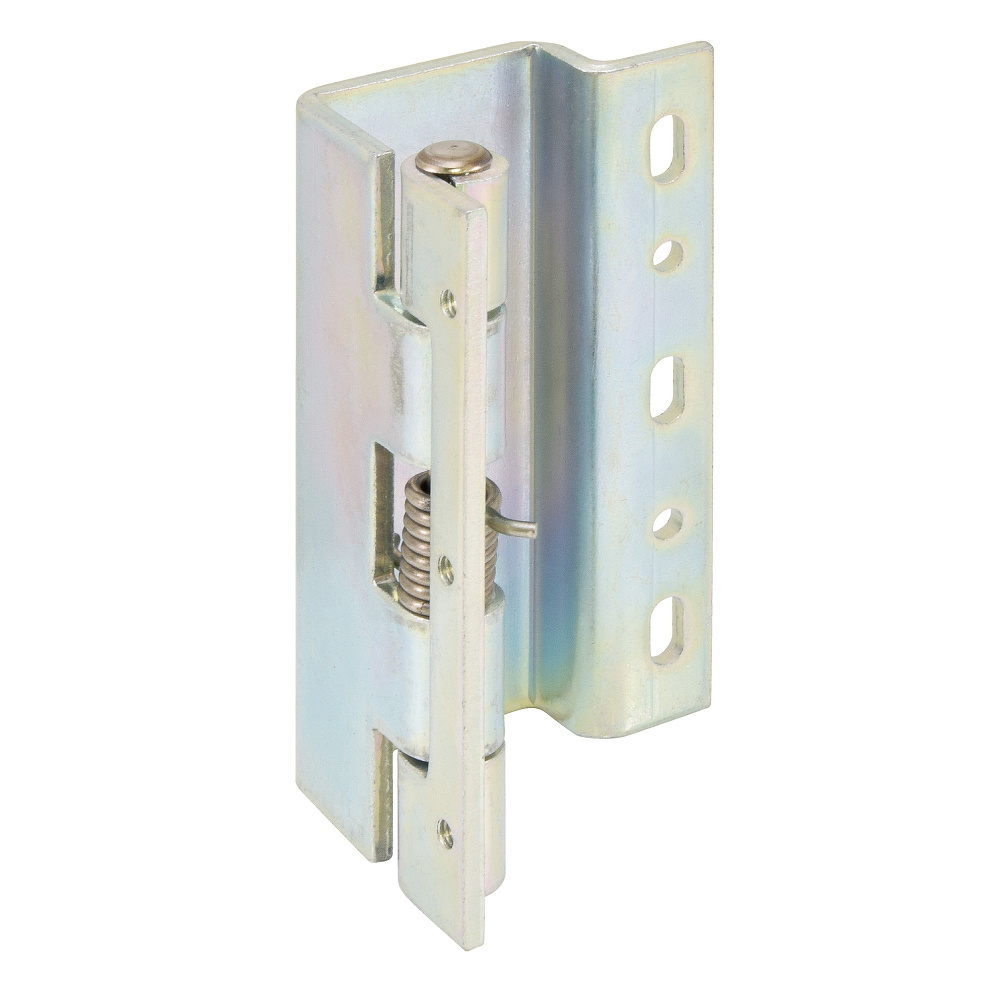

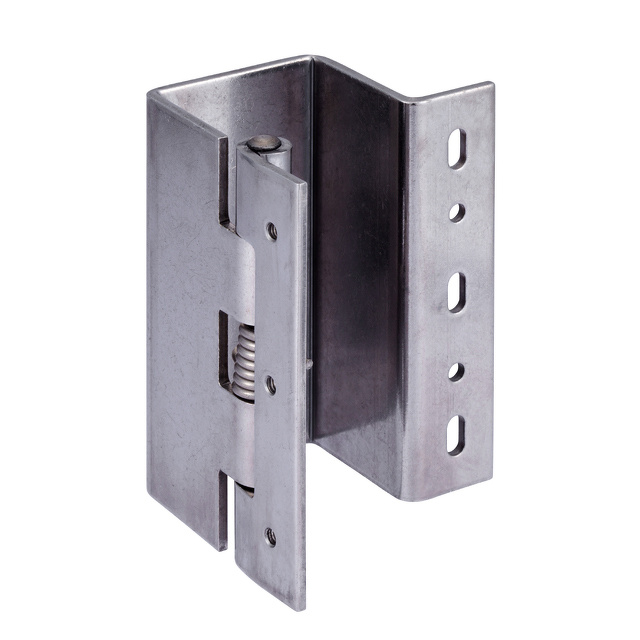

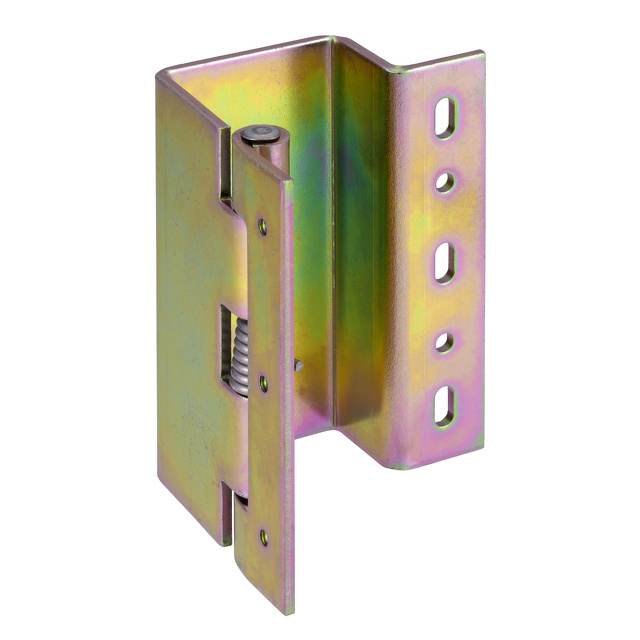

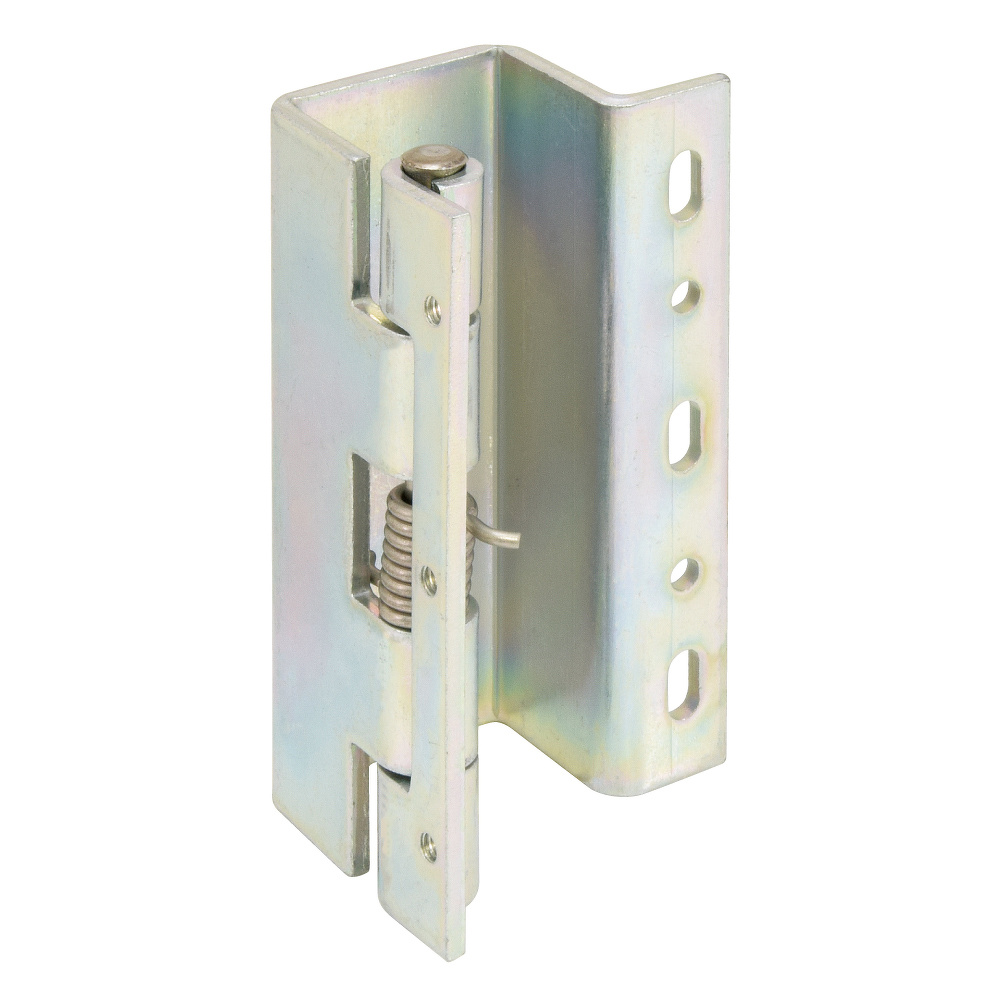

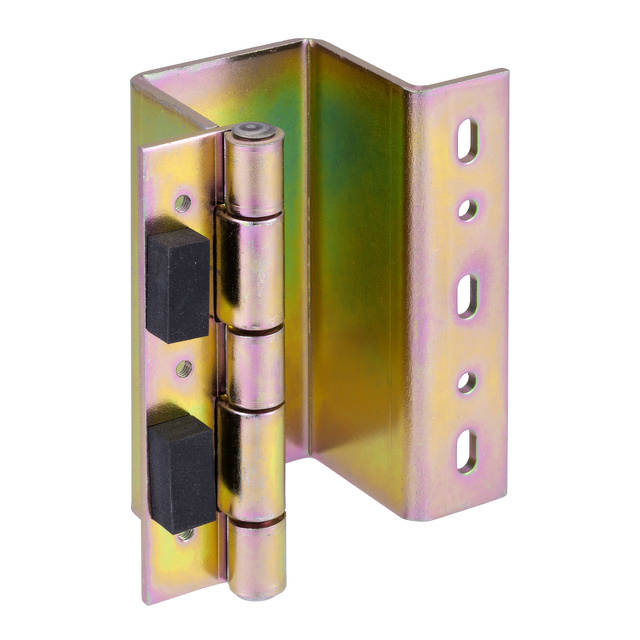

※品番に「B」が付く品番は自閉機能が付いた裏蝶番です。例：B-160B、B-160BH、B-171B

---

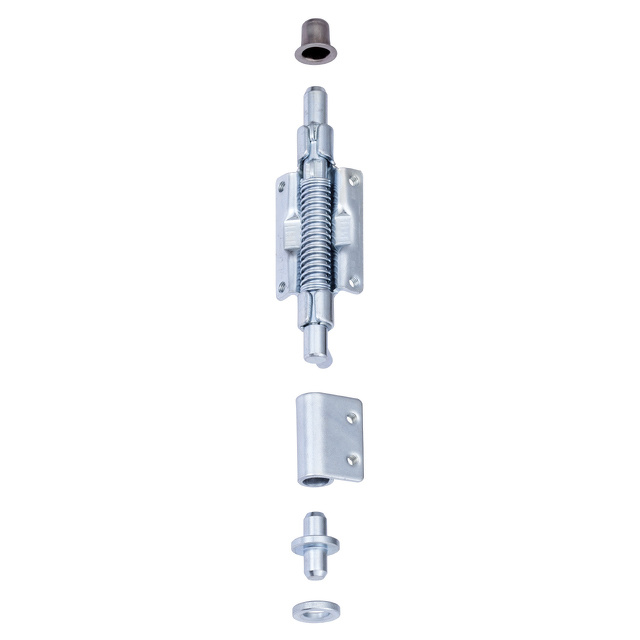

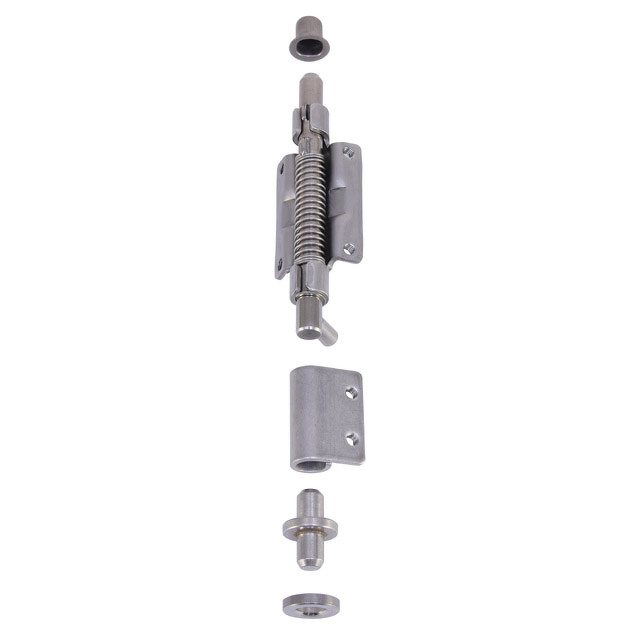

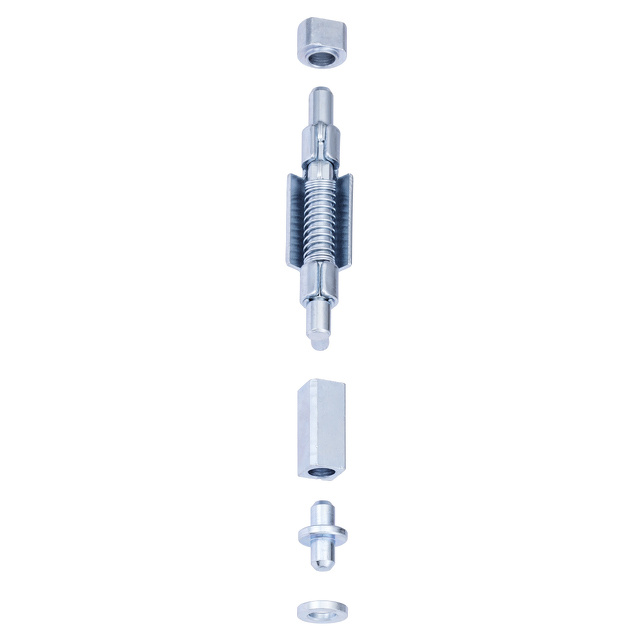

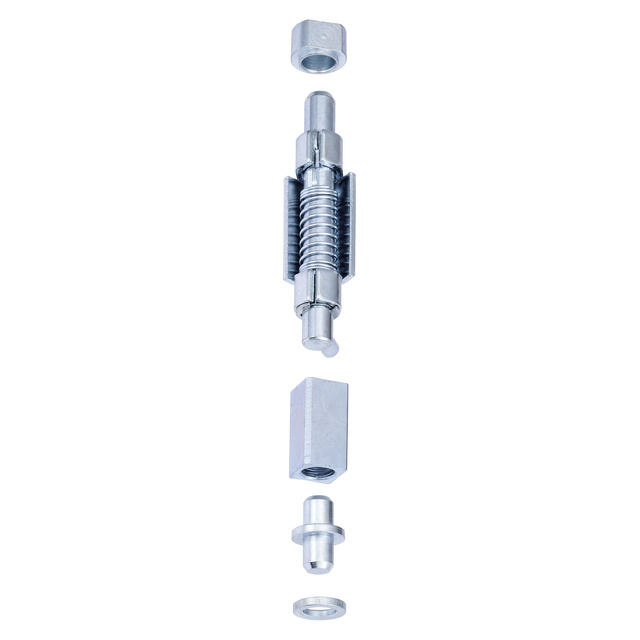

※ピボットヒンジの取付方法は、ビス止めと溶接があります。

▼ピボットヒンジについての詳細記事はこちら▼
 点検口用ピボットヒンジとは

---

---



---

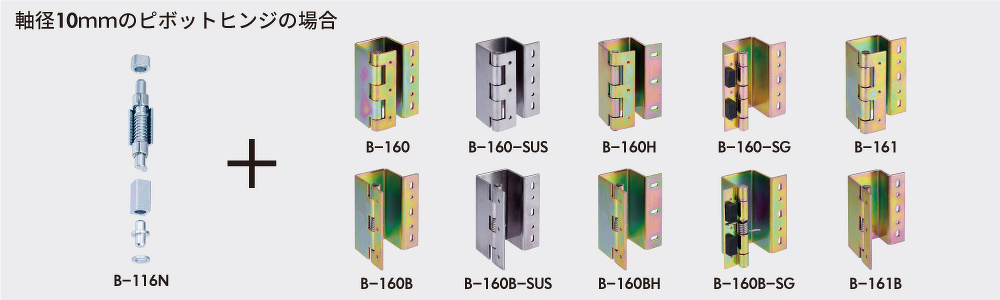

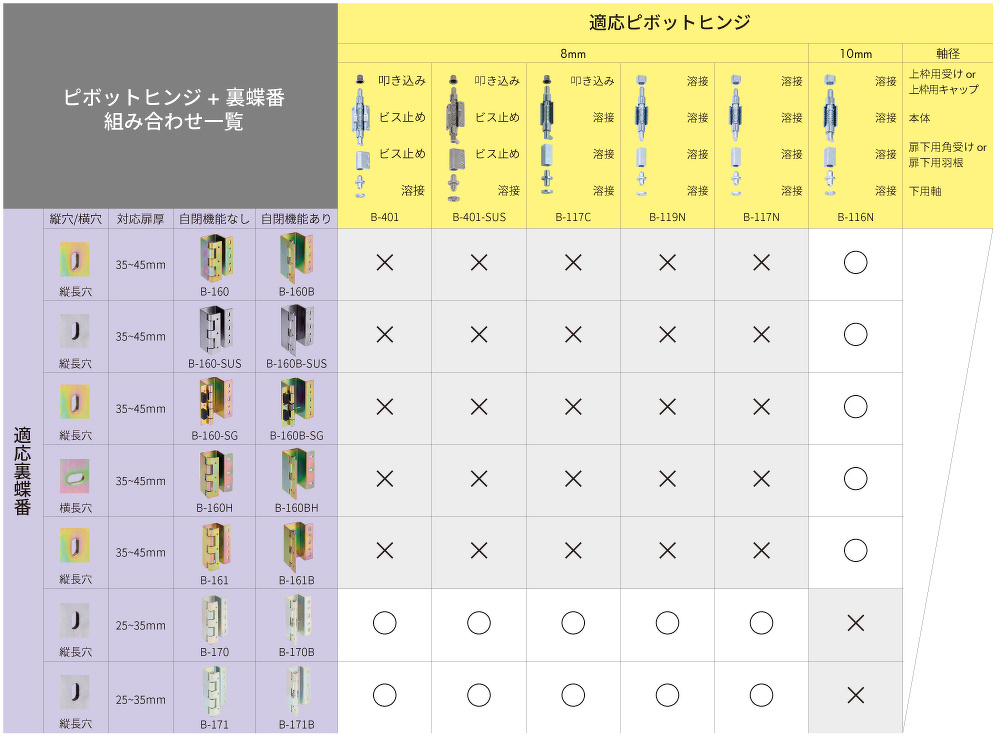

■ピボットヒンジ＋裏蝶番　組み合わせ一覧

---

---

組み合わせ一覧表は2026年8月発刊「鋼製建具用金物カタログvol.25」にも掲載しております。

▼資料請求 カタログダウンロードはこちら▼
資料請求

---

---



---

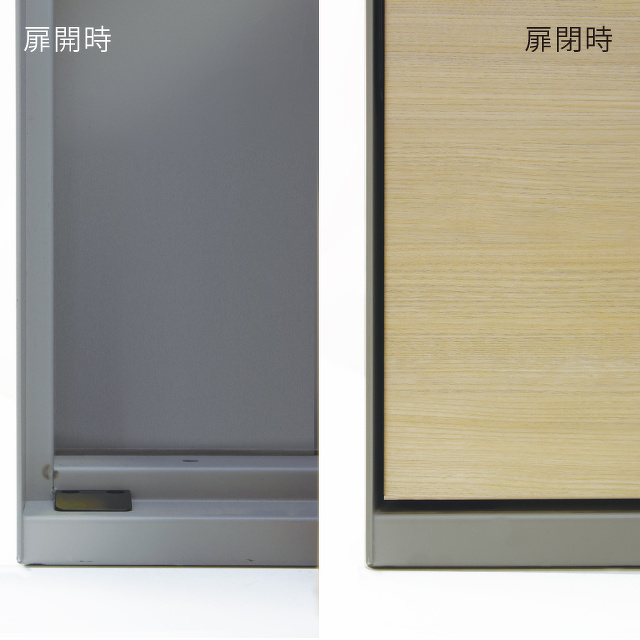

■扉の垂れ下がり防止にはスペーサー

---

重量がある扉の蝶番への負荷、または経年劣化とともに蝶番が変形し、戸先が垂れ下がってしまうこともあります。

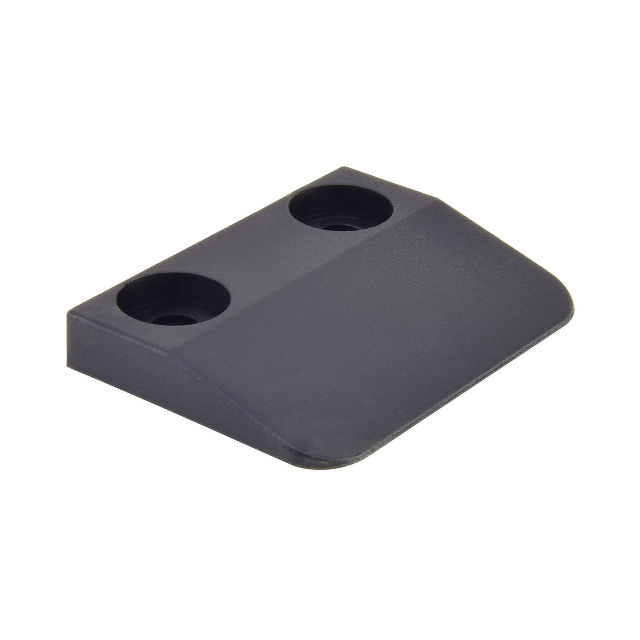

扉の垂れ下がり防止には調整用樹脂スペーサー/H-426をご使用ください

---

▼関連記事▼
大型扉の垂れ下がり防止スペーサー！（H-426）

---

---



---

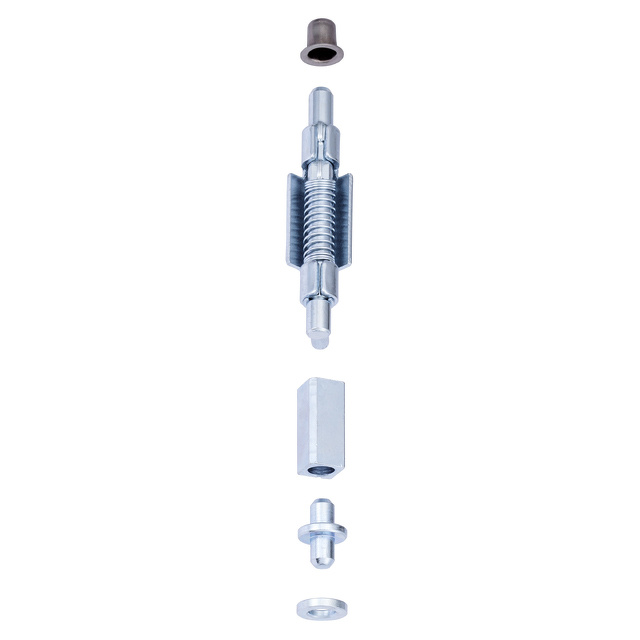

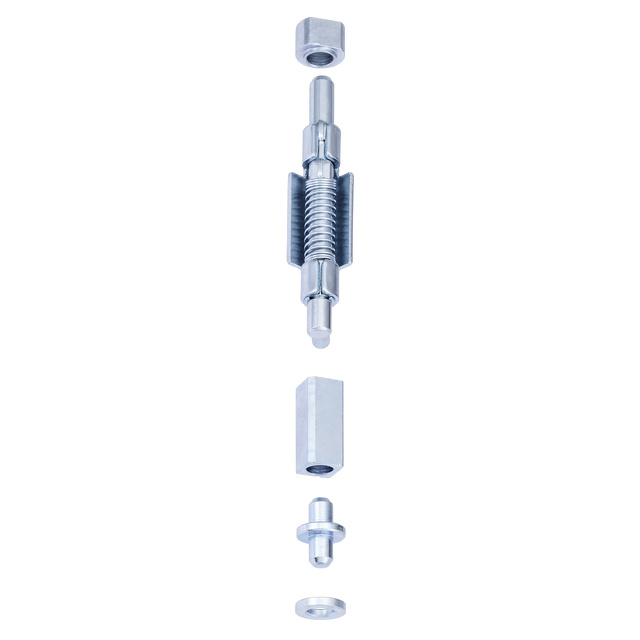

■紹介製品
