PH-74N/PH-74NA/PH-74NE/PH-74NAE
平面ハンドル 鍵付/鍵ナシ/（非常解錠装置付）
PH-74N-1
解錠時
PH-74N-BK-2
PH-74NA-BK-3
PH-74N-BK施工例
PH-74N-BK施工例
PH-74Nの梱包時
※予告なく変更する場合があります。
PH-74NAの梱包時
※予告なく変更する場合があります。
PH-74N-BKの梱包時
※予告なく変更する場合があります。
PH-74NEの梱包時
※予告なく変更する場合があります。
お問い合わせ| 品番 | 画像 | 寸法図 | 品名 | 価格（税抜） | ||
|---|---|---|---|---|---|---|

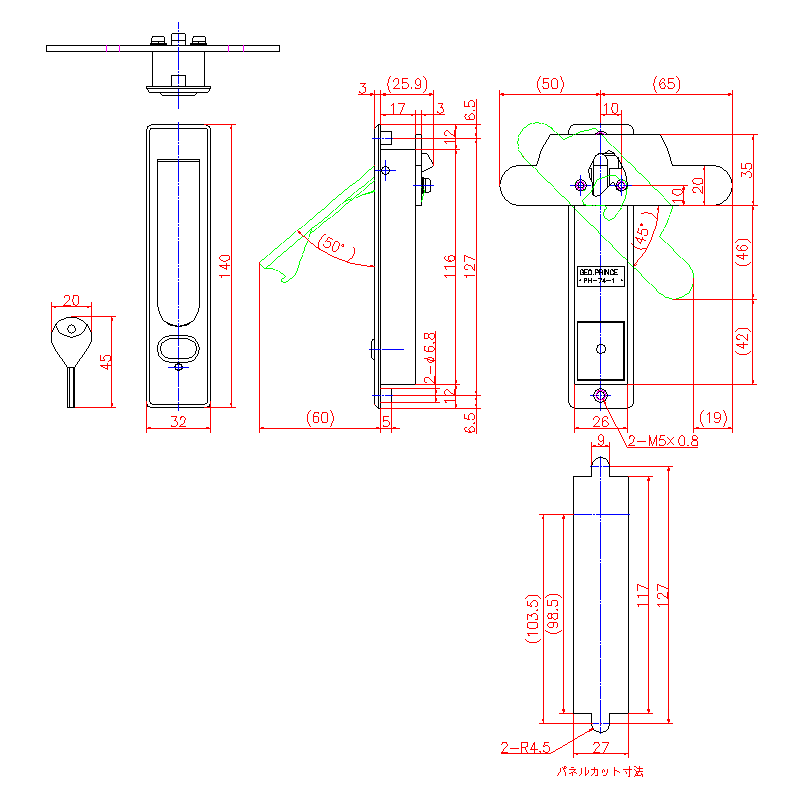

| PH-74N-1 |
|
|
平面ハンドル 鍵付 大 | 取付板厚：～3mm | ログイン時に表示 | |

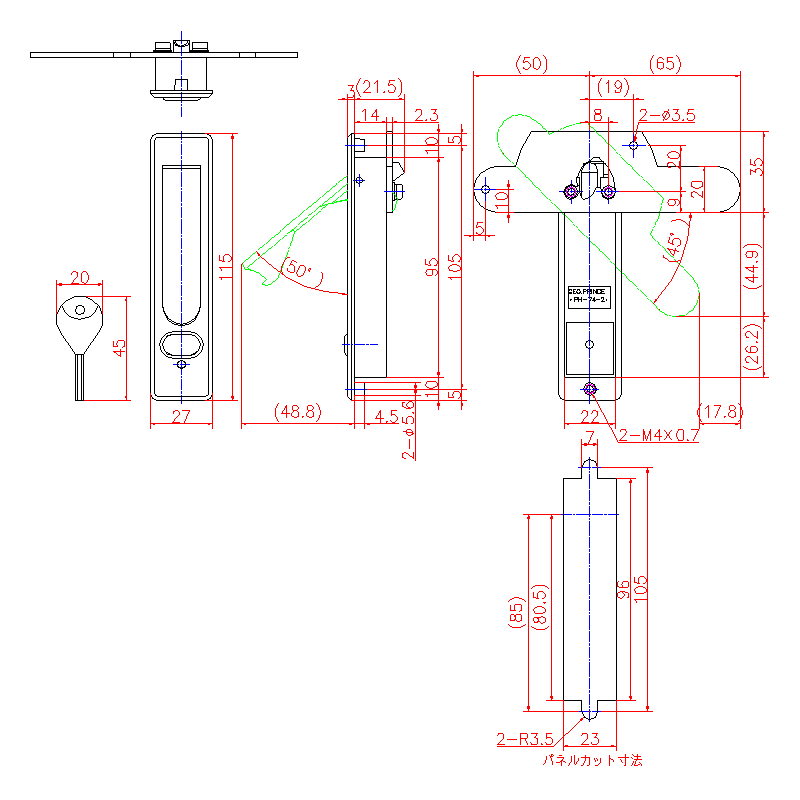

| PH-74N-2 |
|
|
平面ハンドル 鍵付 中 | 取付板厚：～3mm | ログイン時に表示 | |
| PH-74N-3 |
|
平面ハンドル 鍵付 小 | 取付板厚：～3mm | ログイン時に表示 | ||
| PH-74NA-1 |
|
平面ハンドル 鍵ナシ 大 | 取付板厚：～3mm | ログイン時に表示 | ||
| PH-74NA-2 |
|
平面ハンドル 鍵ナシ 中 | 取付板厚：～3mm | ログイン時に表示 | ||
| PH-74NA-3 |
|
平面ハンドル 鍵ナシ 小 | 取付板厚：～3mm | ログイン時に表示 | ||
| PH-74NE-2 |
|
平面ハンドル 鍵付 (非常解錠装置付) 中 | 取付板厚：～3mm | ログイン時に表示 | ||
| PH-74NAE-2 |
|
平面ハンドル 鍵ナシ (非常解錠装置付) 中 | 取付板厚：～3mm | ログイン時に表示 | ||
| PH-74N-BK-2 |
|
|
平面ハンドル 黒色塗装 鍵付 中 | 取付板厚：～3mm | ログイン時に表示 | |
| PH-74N-BK-3 |
|
平面ハンドル 黒色塗装 鍵付 小 | 取付板厚：～3mm | ログイン時に表示 | ||
| PH-74NA-BK-2 |
|
平面ハンドル 黒色塗装 鍵ナシ 中 | 取付板厚：～3mm | ログイン時に表示 | ||
| PH-74NA-BK-3 |
|
|
平面ハンドル 黒色塗装 鍵ナシ 小 | 取付板厚：～3mm | ログイン時に表示 | |
| 【別売り】 | ログイン時に表示 | |||||
| PH-74CM-120 | 2,3用長止金 | ログイン時に表示 | ||||
| PH-74CM-5042-R | 2.3用Z曲げ止金 50×42-R | ログイン時に表示 | ||||
| PH-74CM-5042-L | 2.3用Z曲げ止金 50×42-L | ログイン時に表示 | ||||
| PH-74CM-5057-R | 2.3用Z曲げ止金 50×57-R | ログイン時に表示 | ||||
| PH-74CM-5057-L | 2.3用Z曲げ止金 50×57-L | ログイン時に表示 |
※2025年10月時点の価格です。2025年10月価格表（冊子）と価格が違う場合は、紙冊子の価格に準じます。
| 材質 | 亜鉛ダイカスト(ZDC) |
|---|---|
| 仕上げ | サテンクローム色塗装 黒色塗装 |
| 使用例 | 点検口扉、制御盤扉、配電盤扉、ガスチャンバー、消火栓ボックス、ダストボックス扉、鋼製家具扉、食品保管庫、トランクルーム |
| 操作説明 | 【左右勝手の変更】止金を反転させて取り付けて下さい。 【解錠方法】ハンドルはプッシュボタンを押すと起き上がり、止金が解錠されます。 |
| 鍵No. | 付属：六角キー1本 ※故障の原因となりますので、緊急時以外は付属の鍵をご使用下さい。 |
| 補足説明 | 付属：専用止金1個、 【#1】M5座金組込ネジ2本、M4座金組込ネジ2本 【#2,#3】M4座金組込ネジ4本 互換：PH-27N |
商品特徴
-
・左右兼用型です。
・ハンドルの先端が丸く、突出時に壁や扉を傷つけないデザインです。
・PH-74NE-2、PH-74NAE-2は裏側からの非常解錠装置付です。施錠状態でも裏側からワンアクションで開くことができます。
・旧製品 現行製品
PH-74-1 → PH-74N-1
PH-74-2 → PH-74N-2
PH-74-3 → PH-74N-3
PH-74A-1 → PH-74NA-1
PH-74A-2 → PH-74NA-2
PH-74A-3 → PH-74NA-3
取り付け互換性があるため、「PH-74」から「PH-74N」へ取り替えが可能です。
